Message Queuing Telemetry Transport
Présentation
Partie I: Introduction Architecturale - Le Rôle Stratégique de MQTT dans l'IoT
Le protocole MQTT (Message Queuing Telemetry Transport) s'est imposé comme l'épine dorsale de la communication dans l'Internet des Objets (IoT). Sa conception est spécifiquement orientée vers les environnements contraint.
1.1 Le Protocole MQTT: Définition, Norme et Contexte M2M (Machine To Machine)
1.1.1 Fondamentaux et Standardisation (OASIS)
OASIS
L'OASIS (Organization for the Advancement of Structured Information Standards) est un consortium international à but non lucratif et très respecté, dont la mission principale est le développement, la convergence et l'adoption de standards ouverts pour la société de l'information.
En tant qu'organisme de standardisation mondial, l'OASIS facilite la collaboration entre des experts de divers domaines (cybersécurité, cloud computing, IoT, blockchain, etc.) afin de créer des spécifications techniques robustes et interopérables.
MQTT est défini comme un protocole de messagerie basé sur des normes (standards-based messaging protocol) conçu pour la communication machine-to-machine (M2M). 1 Son objectif principal est de permettre aux dispositifs intelligents, aux capteurs, aux appareils portables et autres composants de l'IoT de transmettre et de recevoir des données de manière efficace, même lorsque le réseau est limité en bande passante et que les ressources des appareils (puissance de calcul, mémoire) sont faibles
L'implémentation de ce protocole est reconnue pour sa simplicité et son efficacité énergétique. Il gère la messagerie bidirectionnelle, permettant la transmission de données des dispositifs vers le cloud, ainsi que des commandes du cloud vers le dispositif. La norme est gérée par le Comité Technique OASIS MQTT. Le protocole est disponible en plusieurs spécifications, les versions 5.0 et 3.1.1 étant des normes ISO et OASIS reconnues.
1.1.2 L'Architecture Publish-Subscribe (Pub/Sub)
Contrairement aux modèles traditionnels de requête-réponse (comme HTTP), MQTT utilise un modèle de publication-abonnement (Publish-Subscribe ou Pub/Sub). Ce modèle repose sur trois acteurs principaux :
- Le Client: Le dispositif IoT, qui peut soit publier des messages sur un sujet (topic), soit s'abonner à des sujets spécifiques, soit faire les deux.
- Le Broker (Courtier): L'élément central. Le client établit une connexion avec le Broker. Lorsque le Broker reçoit un message d'un client éditeur, il est responsable de l'acheminer à tous les clients abonnés qui ont manifesté leur intérêt pour ce sujet.

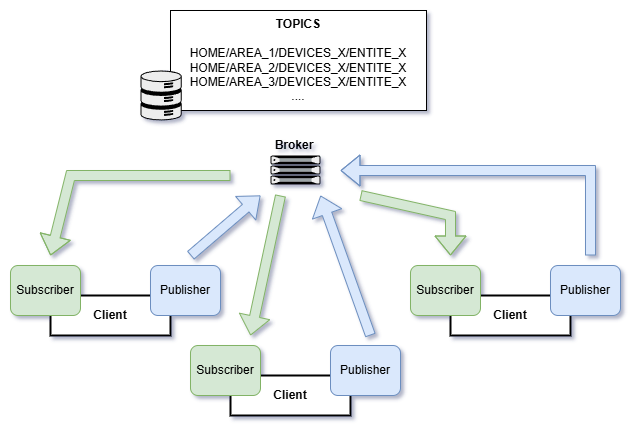

Principe de fonctionnement - MQTT (broker/agent)
Le Broker ne se limite pas au simple routage. Il assume également des fonctions critiques en matière de gestion du système et de sécurité. Ces tâches incluent l'autorisation et l'authentification des clients MQTT, la gestion des sessions clients, le traitement des messages manqués, et l'acheminement des messages vers d'autres systèmes pour une analyse ou un traitement ultérieur.
1.2 Avantage Compétitif de MQTT face à HTTP en Environnement Contraint
Le choix d'un protocole dans l'IoT est un arbitrage direct entre l'efficacité opérationnelle et la compatibilité. Pour les systèmes IoT à ressources limitées, MQTT présente des avantages architecturaux décisifs par rapport au protocole HTTP (Hypertext Transfer Protocol).
1.2.1 Analyse de l'Efficacité et de l'État de la Connexion
HTTP est un protocole sans état (stateless) fonctionnant sur un modèle requête-réponse. Chaque interaction nécessite potentiellement l'ouverture et la fermeture d'une connexion TCP. Cette approche est coûteuse en puissance de calcul et n'est pas efficace pour la majorité des dispositifs IoT qui doivent communiquer fréquemment. HTTP nécessite un mécanisme de polling (interrogation périodique) pour récupérer les mises à jour de données, ce qui génère une latence non négligeable.
MQTT, en revanche, est un protocole avec état (stateful) qui maintient un contexte de connexion persistant. L'efficacité énergétique de MQTT est optimisée lorsque la même connexion est réutilisée pour de multiples messages. Le coût initial de la mise en place d'une connexion persistante est rapidement compensé par l'élimination de l'overhead de configuration et de rupture fréquents des connexions, ce qui est typique du cycle de vie des requêtes HTTP. Ce maintien de connexion persistante permet une réduction drastique de la consommation d'énergie, cruciale pour les dispositifs alimentés par batterie
1.2.2 Scalabilité et Débit (Throughput)
Dans le contexte des déploiements IoT à grande échelle, la scalabilité devient un facteur déterminant. MQTT est spécifiquement conçu pour gérer un grand nombre de connexions concurrentes tout en conservant une faible empreinte en mémoire vive (RAM).
En termes de taille de paquet et de "surdébit" de connexion (overhead), MQTT surpasse généralement HTTP, surtout dans les environnements soumis à des contraintes de bande passante et nécessitant une communication fréquente. Le modèle de connexion persistante et l'architecture Pub/Sub permettent un débit de messages supérieur à celui du modèle HTTP, assurant une efficacité optimale lorsque des échanges rapides et fréquents sont requis. L'avantage de MQTT n'est pas uniquement lié à la taille réduite des paquets de données, mais réside dans la suppression des latences inhérentes au cycle de vie de multiples connexions TCP éphémères nécessaires à HTTP. C'est pourquoi MQTT est le protocole supérieur pour la transmission d'informations critiques en temps réel (Push).
Tableau Comparaison Architecturale MQTT vs. HTTP pour les Systèmes IoT:
| Caractéristique | MQTT | HTTP | Implication pour la Domotique |
|---|---|---|---|
| Modèle de Communication | Publish-Subscribe (Duplex) | Request-Response (Client-Server) | Communication instantanée et bidirectionnelle, cruciale pour l'interopérabilité des dispositifs. |
| État de la Connexion | Stateful (Persistante) | Stateless (Éphémère) | Optimise la consommation d'énergie des appareils sur batterie. |
| Transmission des Données | Temps réel (Push) | Périodique (Polling) | Garantit une réactivité immédiate aux événements (alarmes, détection de mouvement). |
| Overhead de Connexion | Faible, efficace pour la communication fréquente | Élevé, coûteux en calcul et en bande passante. |
1.2.3 Cas d'Usage Pertinents pour la Domotique
MQTT excelle dans les applications nécessitant une réactivité élevée, telles que la communication M2M, les systèmes capteurs/actionneurs événementiels, la télémétrie, la surveillance à distance et l'agriculture intelligente, en particulier dans les scénarios où la puissance et la bande passante sont limitées. Cette adéquation directe en fait le protocole de choix pour la domotique, où le contrôle immédiat des lumières, la réaction aux détecteurs de mouvement et la mise à jour instantanée des états sont nécessaires. HTTP reste pertinent pour les applications basées sur le Web, les APIs RESTful pour la récupération périodique de données, et l'intégration avec des infrastructures web existantes.
Partie II: Architecture Avancée – Fiabilité, Sessions et Gestion des Topics
2.1 La Qualité de Service (QoS) : Compromis entre Débit et Garantie
Le cadre de la Qualité de Service (QoS) de MQTT fournit trois niveaux distincts de fiabilité, permettant aux développeurs de trouver l'équilibre optimal entre vitesse et garantie de livraison.
2.1.1 Les Trois Niveaux de Fiabilité (QoS 0, 1, 2)
- QoS 0 : Au plus une fois (At most once): Ce niveau est un mécanisme de type "tirer et oublier" (fire and forget). Il n'y a pas d'accusé de réception (ACK) de la part du récepteur, ce qui le rend très rapide et efficace. Il doit être utilisé pour les données non-critiques, à haute fréquence, où la vitesse prime.
- QoS 1 : Au moins une fois (At least once): e niveau garantit que le message sera livré au moins une fois. Il nécessite un accusé de réception (
PUBACK) de la part de l'abonné. En cas d'échec de la réception duPUBACK, l'éditeur renverra le message, ce qui peut occasionner des doublons. Le client final doit donc être capable de gérer l'occurrence d'un message dupliqué. Le QoS 1 est le niveau le plus fréquemment adopté dans l'IoT en raison de son bon compromis entre fiabilité et vitesse - QoS 2 : Exactement une fois (Exactly once): C'est le niveau le plus fiable. Il garantit qu'aucun message n'est perdu ni dupliqué, grâce à un processus de négociation (handshake) en quatre étapes :
PUBLISH,PUBREC,PUBREL,PUBCOMP.
2.1.2 Impact sur la Performance et le Choix Stratégique
Le choix du niveau QoS est un arbitrage direct entre la rapidité et la fiabilité de la livraison. Les niveaux QoS 0 et QoS 1 présentent généralement un débit similaire. Cependant, le QoS 1 exige légèrement plus de CPU et peut avoir une latence accrue sous forte charge en raison du processus d'accusé de réception. Le QoS 2, du fait des paquets supplémentaires requis pour chaque message, atteint typiquement la moitié du débit par rapport au QoS 0 et 1.
L'erreur la plus courante en conception est l'adoption systématique du QoS 2 par crainte de perte de données. Cependant, le surdébit et la latence accrus du QoS 2 le rendent inefficace pour la plupart des données de capteurs courantes en domotique. L'optimisation exige l'utilisation du niveau QoS le plus bas qui satisfait aux exigences de fonctionnalité (par exemple, QoS 1 pour les commandes d'actionneur importantes, QoS 0 pour les mises à jour de luminosité d'écran fréquentes).
2.2 Gestion de la Persistance et des Déconnexions
Les mécanismes de session persistante et de LWT (Last Will and Testament) sont vitaux pour la résilience du système face aux interruptions réseau.
2.2.1 Sessions Persistantes (Message Queuing)
Pour garantir la fiabilité aux niveaux QoS 1 et QoS 2, les sessions persistantes sont obligatoires. Lorsqu'un client s'abonne avec une session persistante activée, le Broker met en file d'attente les messages (QoS 1 et 2) destinés à ce client si celui-ci se déconnecte. Lorsque le client se reconnecte ultérieurement, le Broker lui transmet tous les messages accumulés, assurant ainsi qu'aucune information importante n'est perdue durant la période d'inactivité.
Le Last Will and Testament (LWT) et l'État du Système
Le LWT est une fonctionnalité élégante qui permet au Broker de signaler l'état d'un client défaillant. Lors de l'établissement de la connexion, le client transmet au Broker un message de Dernières Volontés (LWT) et le Topic correspondant
Le Broker stocke ce message jusqu'à ce qu'il détecte une déconnexion non gracieuse du client (par exemple, une coupure de courant ou une perte de connectivité réseau inattendue). Si cette rupture inopinée se produit, le Broker diffuse le message LWT à tous les clients abonnés au Topic spécifié. Si le client se déconnecte de manière gracieuse en envoyant un message DISCONNECT au Broker, le message LWT stocké est simplement écarté. Ce mécanisme est essentiel en domotique (notamment dans Home Assistant ) pour informer immédiatement le système central qu'un appareil est hors ligne.
2.3 Conception de Topics : Hiérarchie, Wildcards et Bonnes Pratiques
La structure des Topics MQTT est la clé de voûte de l'organisation et de la sécurité du flux de données. Elle est hiérarchique, utilisant le caractère barre oblique ( / ) comme séparateur de niveau.
2.3.1 Structure et Bonnes Pratiques
Un Topic doit comporter au moins un caractère et ne pas dépasser 65535 octets. Les règles de conception dictent l'utilisation exclusive de caractères ASCII pour garantir la compatibilité et d'éviter les espaces. Il est crucial de se souvenir que les Topics sont sensibles à la casse (case-sensitive), ce qui signifie que des variations minimales créent des Topics distincts. De bonnes pratiques exigent que les Topics soient courts, concis et hiérarchiques (ex: batiment/etage1/room1/temperature). Il est également recommandé d'intégrer un identifiant unique de l'appareil ou du client dans le Topic pour faciliter la gestion et l'identification.
2.3.2 L'Utilisation Ciblée des Wildcards (Jokers)
Les jokers (wildcards) sont un mécanisme puissant pour simplifier les abonnements, mais ils ne peuvent être utilisés que par les clients abonnés, jamais par les éditeurs.
- Joker de Niveau Unique (
+) : Représenté par le symbole plus, il remplace exactement un niveau dans la hiérarchie du Topic (ex:maison/rez-de-chaussee/+/temperaturecorrespondrait à tous les capteurs de température du rez-de-chaussée, quel que soit le nom de la pièce). - Joker Multi-Niveau (
#) : Représenté par le symbole dièse, il correspond à zéro ou plusieurs niveaux de Topic. Il doit impérativement être placé à la fin de la chaîne, précédé d'un slash. Si un client s'abonne à#seul, il recevra la totalité des messages passant par le Broker.
2.3.3 Sécurité et Performance par la Conception de Topics
L'utilisation des jokers est encadrée par des impératifs de sécurité et de performance. Les experts recommandent d'éviter strictement d'autoriser un appareil à s'abonner au Topic générique #.
Permettre à un client de s'abonner à tous les Topics génère une inondation de messages (flood) qui peut rapidement submerger le client, entraînant des problèmes de performance, voire des plantages. Plus fondamentalement, cette pratique compromet la segmentation du réseau. Un client compromis et abonné à # obtient une visibilité totale sur l'état, la télémétrie et potentiellement les commandes critiques de tous les autres dispositifs. La conception hiérarchique et l'utilisation ciblée du joker de niveau unique (+) est la première ligne de défense pour garantir que les appareils ne reçoivent que les informations qui leur sont strictement nécessaires, renforçant ainsi la sécurité du système. Il est conseillé de réserver l'utilisation du joker multi-niveau aux moteurs de règles ou aux systèmes d'analyse de haut niveau.
Conclusions
L'analyse démontre que MQTT n'est pas seulement un protocole de messagerie, mais un pilier architectural indispensable pour les déploiements IoT modernes, y compris la domotique Home Assistant.
Le choix du protocole est une décision d'ingénierie qui repose sur un compromis constant entre le débit et la fiabilité (QoS 0 vs. QoS 2).
